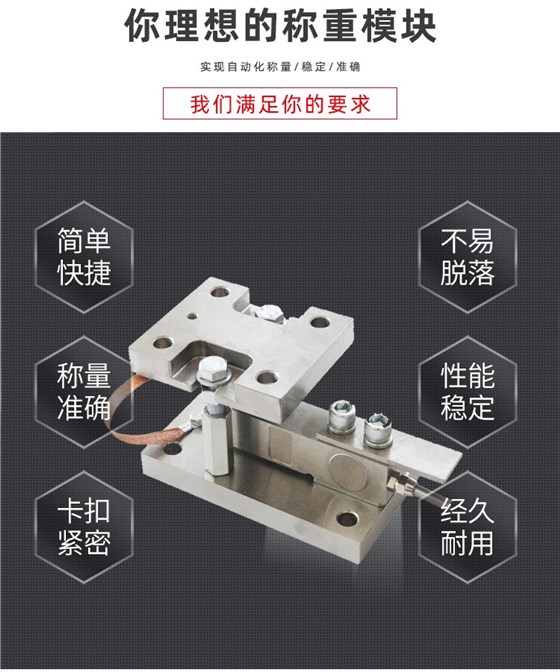

懸梁式稱重模塊是稱重傳感器的一種應用結構。高精度稱重傳感器、負載傳遞裝置和安裝連接板一體化，既保證了傳感器精度高、長期穩定性好的特點，又解決了安裝不當造成的稱重誤差。該稱重模塊主要適用于靜載荷稱重，側向力小，可方便地安裝在各種形狀的容器上。配有稱重儀方便控制系統，實現精確配料。該系列有數字型號，提供了更卓越和穩定的性能，提高了系統的易用性。

一、基本安裝要求

1. 各稱重模塊安裝基礎平整度應在0.3mm以內，各基礎應在同一水平面上，平整度應在0-3mm之間。

2. 與稱重模塊連接的支撐面平整度應在0.3mm以內，所有支撐面應在同一水平面上，平整度應在0-3mm之間。

二、安裝的注意事項

1. 半浮動模塊的安裝位置應盡量遠離固定模塊。

2. 該模塊可通過螺栓或焊接與基礎及支撐面連接。焊接時應注意焊機的接地。當模塊底板焊接到基礎上時，焊機應在基礎上接地。當模塊頂焊接到支架表面時，焊機應在支架表面接地。不要讓電流通過傳感器，以免損壞傳感器。

3.安裝完成后，松開圖中支撐螺絲頂部的螺母，使套筒墊圈離開支撐板。
